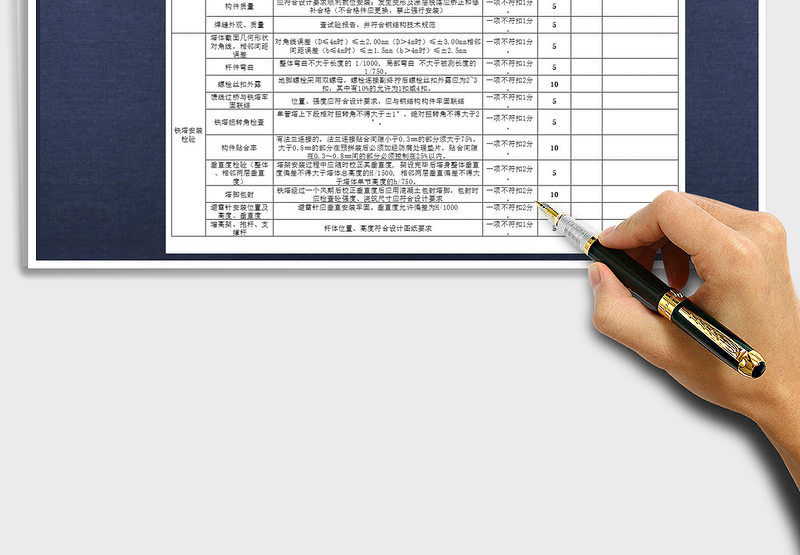

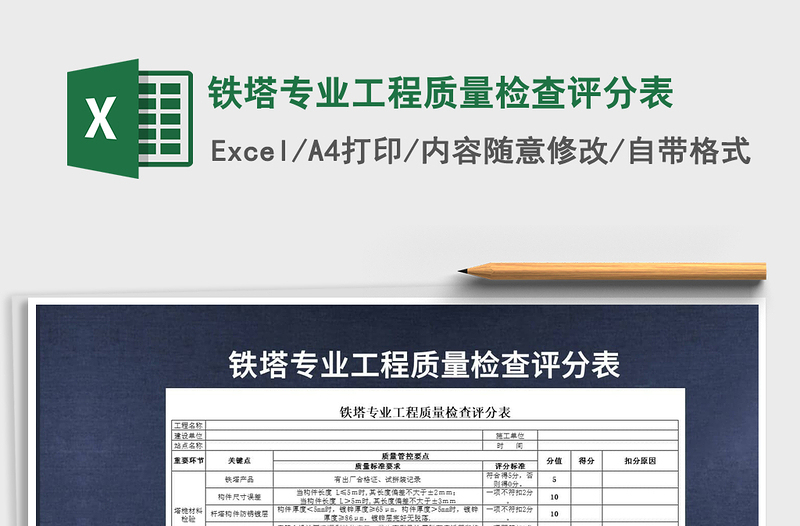

铁塔专业工程质量检查评分表

工程名称

建设单位

站点名称

重要环节

塔桅材料检验

铁塔安装检验

备注

巡检人员

Unnamed: 1

关键点

铁塔产品

构件尺寸误差

杆塔构件防锈镀层

构件质量

焊缝外观、质量

塔体截面几何形状对角线，相邻间距误差

杆件弯曲

螺栓丝扣外露

馈线过桥与铁塔牢固联结

铁塔妞转角检查

构件贴合率

垂直度检验（整体、相邻两层垂直度）

塔脚包封

避雷针安装位置及高度、垂直度

增高架、抱杆、支撑杆

Unnamed: 2

质量管控要点

质量标准要求

有出厂合格证、试拼装记录

当构件长度 L≤5ｍ时,其长度偏差不大于±2ｍｍ； 当构件长度 L＞5ｍ时,其长度偏差不大于±3ｍｍ

构件厚度＜5mm时，镀锌厚度≥65μm，构件厚度＞5mm时，镀锌厚度≥86μm，镀锌层完好无脱落.

应符合设计要求顺利就位安装；发生变形及涂层脱落应矫正和修补合格（不合格件应更换，禁止强行安装）

查试验报告，并符合钢结构技术规范

对角线误差（D≤4m时）≤±2.00mm（D＞4m时）≤±3.00mm相邻间距误差（b≤4m时）≤±1.5mm（b＞4m时）≤±2.5mm

整体弯曲不大于长度的 1/1000, 局部弯曲 不大于被测长度的1/750。

地脚螺栓采用双螺母，螺栓连接副终拧后螺栓丝扣外露应为2~3扣，其中有10%的允许为1扣或4扣。

位置、强度应符合设计要求，应与钢结构构件牢固联结

单管塔上下段相对扭转角......
